Tewaycell AO-MB51628-AC380V-12KW — 32,15-kWh-Batteriesystem mit 12-kW-Drehstromwechselrichter

Beschreibung

Batteriespeicher und Drehstromversorgung in einem Gerät

Ein großer Energievorrat in einer kompakten Einheit für Wohnhaus, Werkstatt oder kleineren Betrieb. Der Tewaycell AO-MB51628-AC380V-12KW verbindet eine LiFePO4-Batterie mit 32,15 kWh, 628 Ah und 51,2 V mit dem dreiphasigen Wechselrichter SRNE SPI-12K-H3P. 12 kW Nennleistung, zwei PV-Eingänge mit MPPT und integriertes Batteriemanagement bilden eine kompakte Grundlage für Solar-Eigenverbrauch, Inselversorgung und die Ersatzstromversorgung ausgewählter Stromkreise. Speicher und Leistungsumwandlung sind im gemeinsamen Standgehäuse übersichtlich zusammengefasst.

32,15 kWh für Eigenverbrauch und Energiereserve

Die Batterie mit 628 Ah bietet Raum, um Elektrizität im Tagesverlauf gezielt einzusetzen. Photovoltaik liefert häufig besonders viel Energie, wenn es im Haus ruhig ist. Am Abend kommen dagegen Kochen, Beleuchtung oder Homeoffice hinzu. Ein Speicher verbindet diese Zeiträume und stellt die gesammelte Energie dem ausgelegten System zur Verfügung. 32,15 kWh Nennenergie bilden dabei einen klaren Ausgangspunkt für die tägliche Speicherung und eine geplante Reserve.

Die LiFePO4-Zellen sind zu einer Batterie mit 51,2 V Nennspannung angeordnet. Die 16S2P-Konfiguration führt die Zellen auf einer gemeinsamen Niedervolt-Plattform zusammen. Das integrierte Management begleitet die Aufnahme und Abgabe elektrischer Energie. Eine große Speicherkapazität trifft damit auf die Elektronik, die den Betrieb der Batterie und ihr Zusammenspiel mit dem eingebauten Wechselrichter koordiniert.

SRNE-Wechselrichter mit 12 kW Nennleistung

Der integrierte SRNE SPI-12K-H3P erzeugt einen dreiphasigen Ausgang mit 230/400 V AC und reiner Sinuswelle. Seine Nennleistung von 12 kW bietet eine definierte Grundlage für eine private oder kleinere gewerbliche Stromversorgung. Die technische Spezifikation nennt außerdem 24 kW Spitzenleistung. Gespeicherte Energie und deren Umwandlung sind dadurch in einer funktionalen Einheit mit gut angeordneten Anschlusspunkten zusammengeführt.

Zwei MPPT für eine durchdachte Photovoltaikanlage

Der Wechselrichter besitzt zwei unabhängige MPPT-Kanäle. Jeder verfolgt den Arbeitspunkt seines angeschlossenen Solarfelds und erleichtert die Einbindung zweier Modulgruppen. Das ist beispielsweise für getrennt geplante Flächen auf geeigneten Dachbereichen praktisch. Der MPPT-Spannungsbereich beträgt 200–650 V DC. Für diese Plattform nennt der Hersteller bis zu 9 000 W PV-Eingangsleistung je Kanal und damit bis zu 18 kW insgesamt.

Laden über Photovoltaik und AC-Anschluss

Das System unterstützt die Ladung über die PV-Eingänge und über einen AC-Anschluss. Neben der täglichen Speicherung von Solarstrom entsteht damit eine Grundlage für den geplanten Einsatz der Energiereserve. Zeitfenster für Laden und Entladen können sich am Alltag eines Haushalts oder an den Betriebszeiten eines Unternehmens orientieren. Der gespeicherte Strom steht so den vorgesehenen Nutzungsphasen und der gewählten Steuerungsstrategie zur Verfügung.

300-A-Batteriemanagement mit aktivem Zellenausgleich

Für die Batterie sind ein Arbeitsbereich von 44,8–57,6 V und jeweils 300 A maximaler Lade- und Entladestrom angegeben. Das integrierte Management überwacht die Zellen und koordiniert ihren Betrieb. Die aktive Balancierung unterstützt den Ausgleich zwischen den Zellen bei wiederkehrenden Speicherzyklen. Ein praktischer Vorteil besteht darin, dass Energiespeicher und Managementelektronik bereits gemeinsam in einem dafür vorgesehenen Gehäuse untergebracht sind.

Informationen an der Front und Schnittstellen zum System

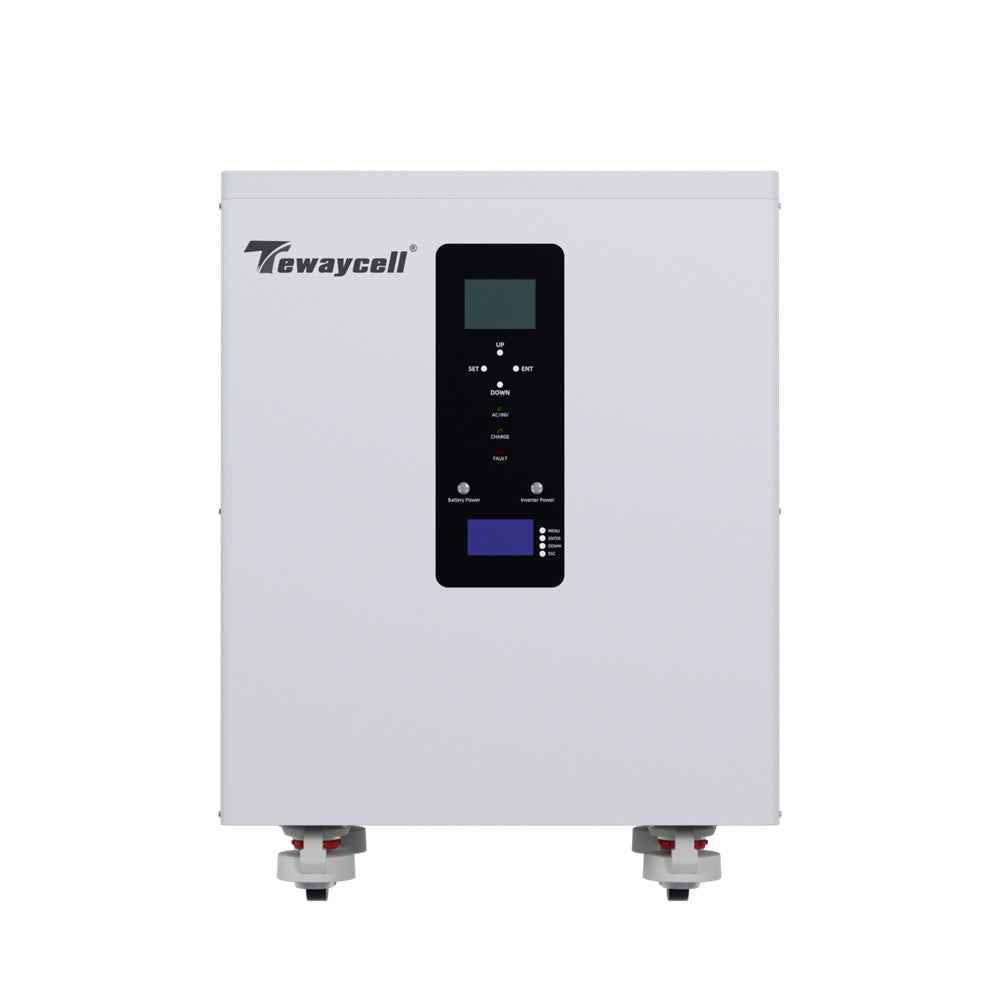

Auf der Vorderseite sind die Anzeige- und Bedienbereiche für Batterie und Wechselrichter zusammengefasst. Wer an das Gerät tritt, findet die Informationen zum Speicher an einem gemeinsamen Ort. Ladeaktivität und Batteriezustand lassen sich so bequem mit den gerade versorgten Verbrauchern in Beziehung setzen. Die klare Frontgestaltung passt zugleich zu einem übersichtlich eingerichteten Technikraum.

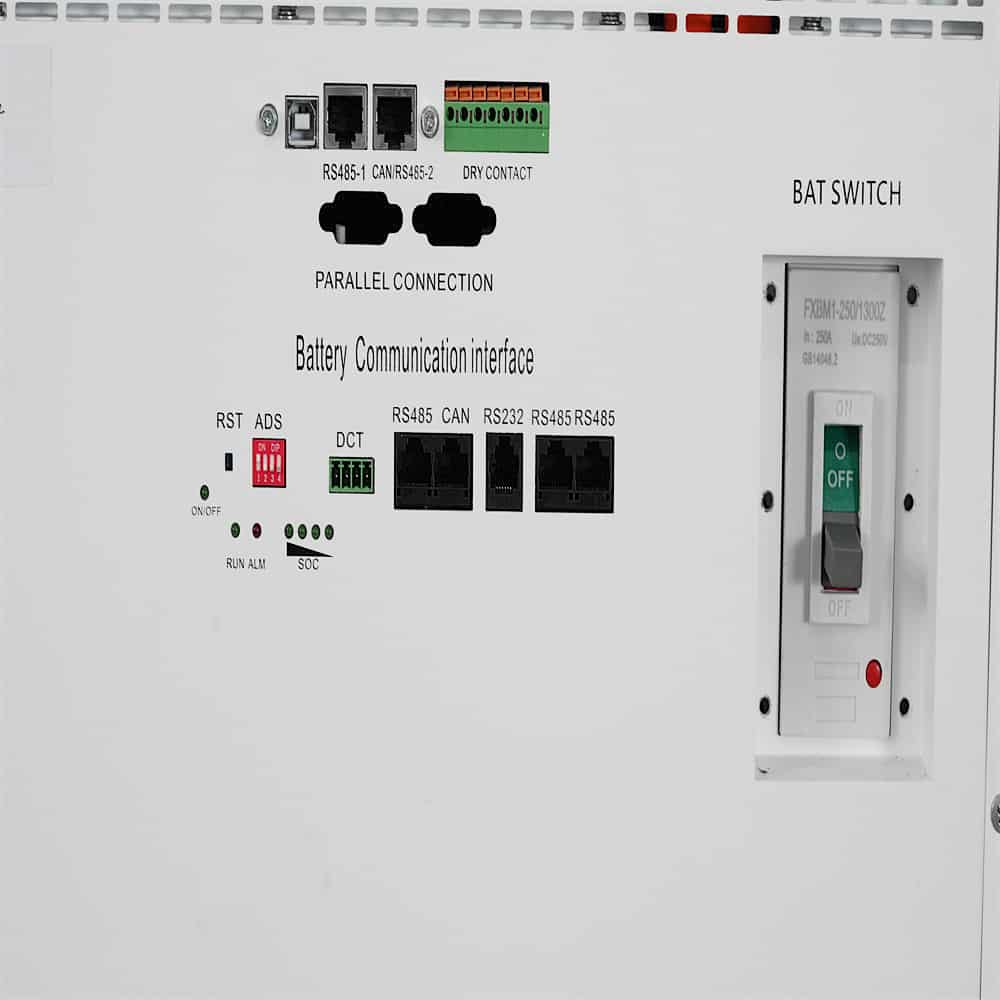

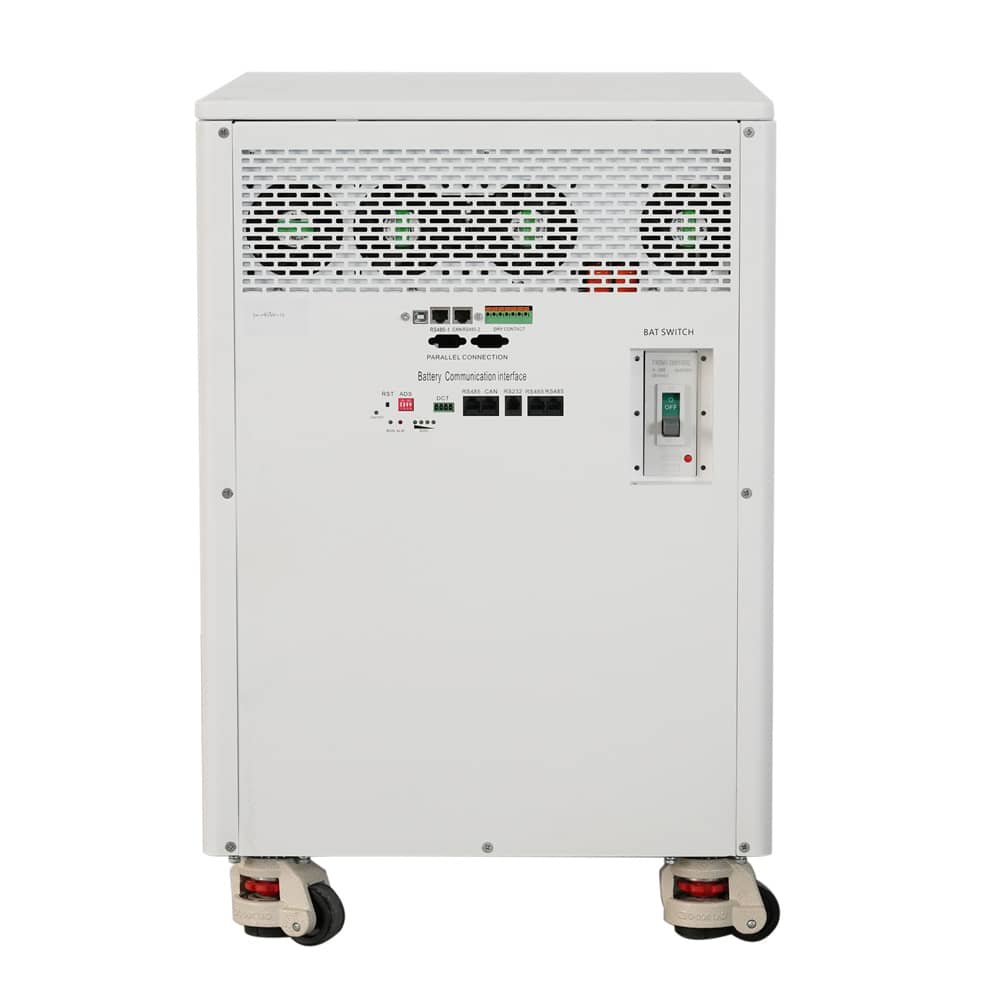

RS485, CAN, USB und ein potentialfreier Kontakt bieten Anschlusspunkte für die zugehörige Steuerung. Die Originalfotografien des Herstellers zeigen den geordneten Anschlussbereich und die Kommunikationsports im Detail. Diese Schnittstellen erleichtern die Einbindung des Speichers in eine durchdachte Elektroinstallation. Die Plattform unterstützt außerdem den Ausbau durch die koordinierte Verbindung passender, baugleicher All-in-One-Einheiten.

Kompakte Grundlage für die Energieausstattung

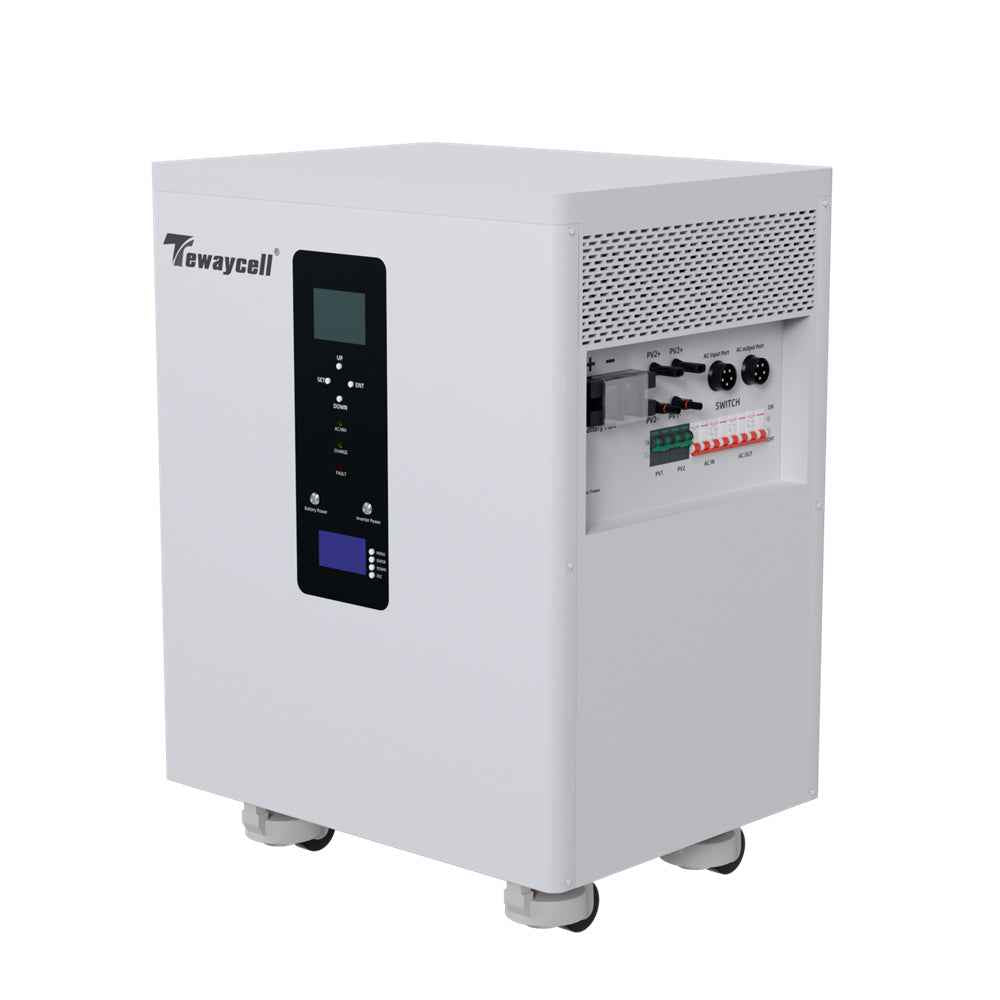

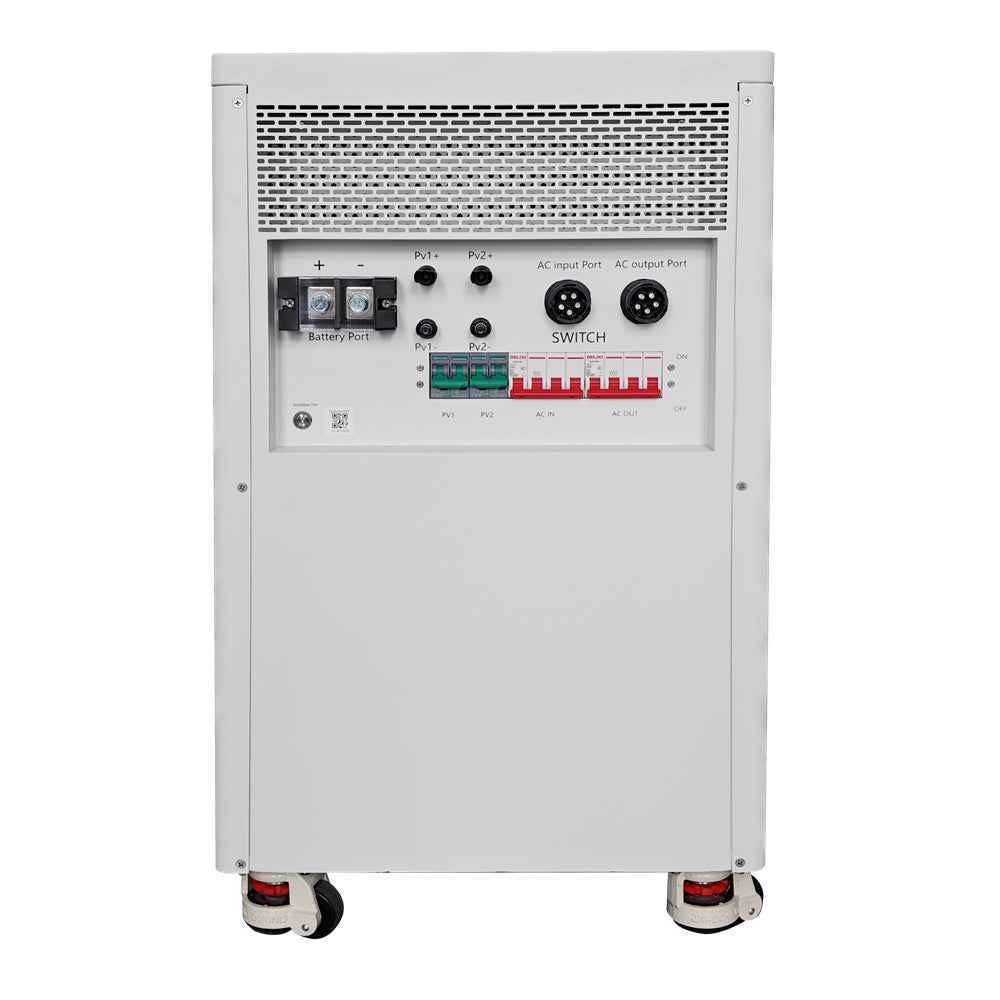

Das Gehäuse misst 750 × 500 × 845 mm und ist mit IP20 für den Innenbereich ausgelegt. Interne Lüfter kühlen die integrierte Technik. Bei der Planung des Technikraums lässt sich dadurch mit einer gemeinsamen Stellfläche und klar zugeordneten Anschlussbereichen arbeiten. Echte Herstellerfotografien machen die Frontbedienung, seitlichen Anschlüsse und die gesamte Bauform schon bei der Vorbereitung der Installation anschaulich.

Der Tewaycell AO-MB51628-AC380V-12KW richtet sich an Kunden, die 32,15 kWh Batterieenergie, 12 kW Drehstromleistung und die direkte Nutzung von Photovoltaik in einem System verbinden möchten. Er passt zu einer durchdachten Hausenergieanlage, einem Inselobjekt oder einem kleineren Gewerbeprojekt. Definierte Kapazität, ein konkret benannter SRNE-Wechselrichter, zwei MPPT und gut erreichbare Bedienelemente bilden die Grundlage für den täglichen Einsatz gespeicherter Elektrizität.
