Huawei Backup Box-B1 dreiphasige Netz-Umschalteinheit mit 3,3 kVA einphasigem Ersatzstrom

Beschreibung

Huawei Backup Box-B1 ist die Netz- und Ersatzstrom-Umschalteinheit für ausgewählte dreiphasige Huawei SUN2000 M1 Wechselrichter- und Batteriesysteme. Netz- und Wechselrichterseite sind dreiphasig, der dokumentierte Ersatzstromausgang ist jedoch ausschließlich einphasig.

Entscheidender Phasenunterschied

• Modell: Backup Box-B1
• Herstellerartikel: 02406150
• Netz- und Wechselrichtereingang: dreiphasig, 380/400 V, 50/60 Hz
• Ersatzstromausgang: einphasig, 220/230 V, maximal 3.300 VA und 15,2 A
• Herstellerangabe zur Umschaltzeit: unter 3 Sekunden
• Kompatible Wechselrichterfamilie laut Datenblatt Version 02-202311: SUN2000-3/4/5/6/8/10KTL-M1

Kein dreiphasiger Ersatzstrom und keine unterbrechungsfreie USV

B1 versorgt nicht alle Gebäudestromkreise dreiphasig im Ersatzstrombetrieb. Eine qualifizierte Planung muss geeignete einphasige kritische Verbraucher auswählen und deren berechnete Last innerhalb der dokumentierten Ausgangsgrenze halten. Die Umschaltung benötigt Zeit; unterbrechungsempfindliche Geräte brauchen eine eigene geeignete USV. Ersatzstromleistung und Laufzeit hängen von Wechselrichter, Ladezustand und Aufbau der Batterie sowie den tatsächlichen Lasten ab.

Montagedaten

• Gehäuse: IP65
• Betriebstemperatur: -20 °C bis +45 °C
• Relative Luftfeuchtigkeit: 0% bis 100%
• Abmessungen: 400 x 350 x 130 mm
• Gewicht: 11 kg

Kompatibilität, Firmware, Netzform, Phasenaufteilung, Schutztechnik, Leiterdimensionierung, Erdung, Trennung und Inbetriebnahmeparameter müssen standortbezogen geprüft werden. Der Ersatzstromausgang darf niemals direkt mit dem öffentlichen Netz verbunden werden. Installation und Service sind qualifiziertem Elektrofachpersonal vorbehalten.

Lieferumfang und Verfügbarkeit

Diese Position umfasst eine Backup Box-B1. Batterie, Wechselrichter, Zähler, externe Schutztechnik, Verkabelung, Ersatzstromverteilung, Montage und Inbetriebnahme sind separat. Das Gerät befindet sich im europäischen Lieferantenbestand.

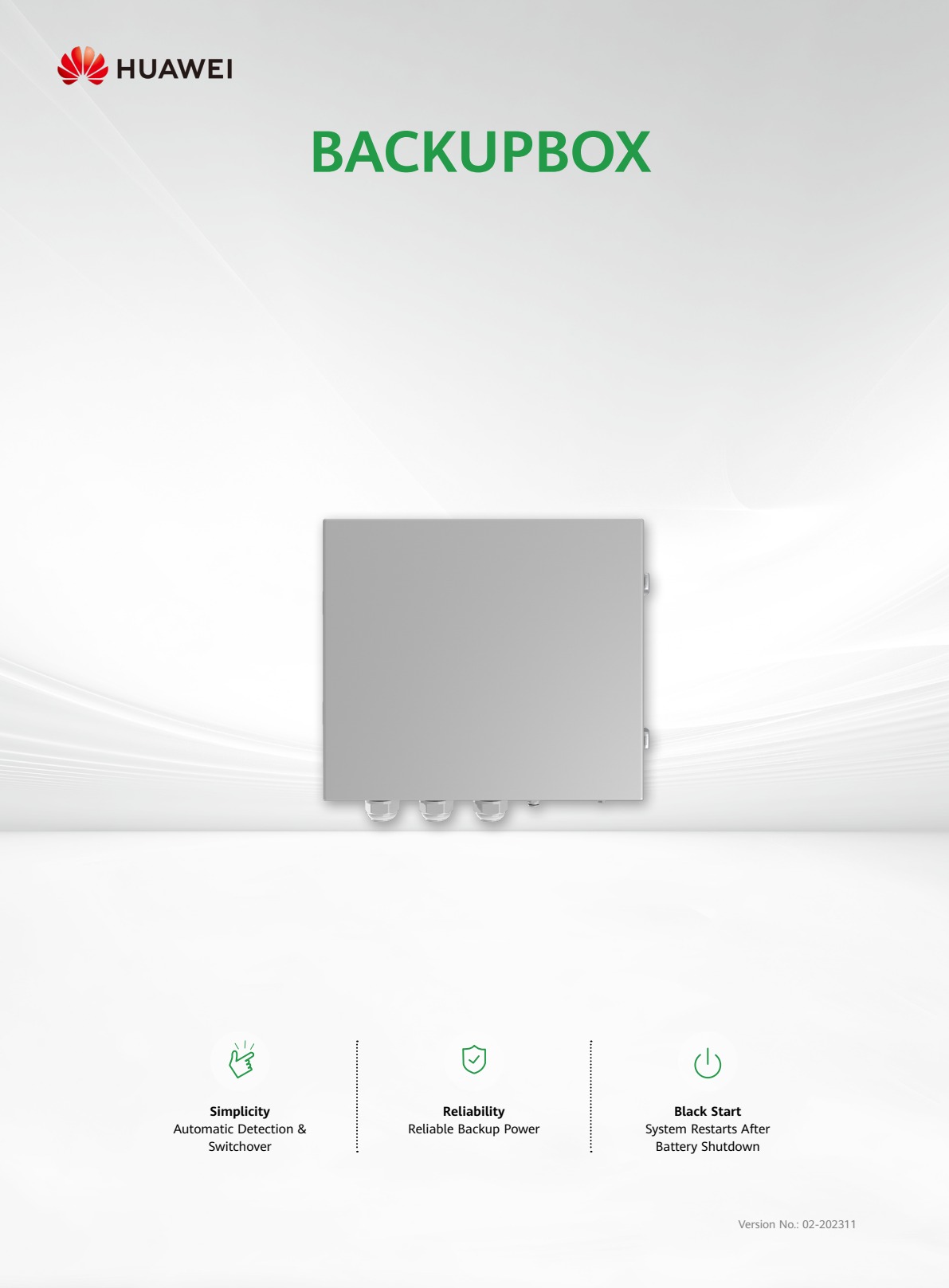

Offizielles englisches Huawei Datenblatt lokal herunterladen. Weiteres Batteriezubehör ansehen.
